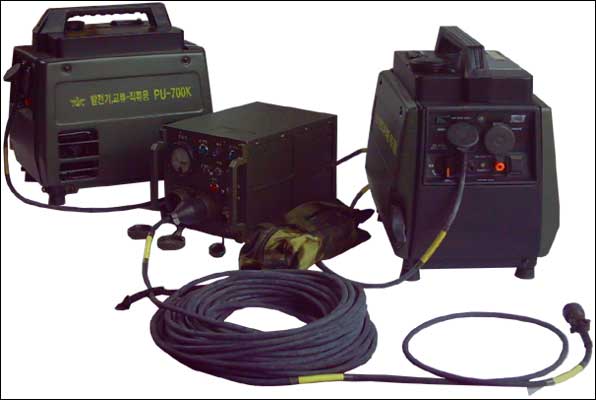

● 발전기세트 TJQ-700K
　
▒ 장비의 특성

-. 소부대에서 운용되는 유.무선 통신장비에 안정적인 교류 전원을 공급하기 위한 장비이다.

-. 전원이 필요한 야지 및 격오지에서 교류 전원을 공급한다.

-. 24시간 연속 운용을 위해 전압조절기 CN-700K에 발전기 PU-700K 2대를 동시 연결하여
   교대운용(수동 절체 운용)을 할 수 있다.

-. 긴급 운용시 부하장비와 발전기 PU-700K를 직접 연결 운용할 수 있다.

-. 휴대용 무전기의 축전지 충전용 전원으로 운용할 수 있다.
▒ 전기적 특성

모 델 TJQ-700K
정격출력 700W
정격전압 220V
주파수 60Hz
운용온도 -32℃ ∼ +50℃
소음 65dB(7M)
형식 4행정공냉식가솔린
냉각방식 반편자기 강제공냉
상수 단상
연료탱크용량 3.2ℓ
직류 28V ±10%(밧데리충전용)
운용시간 1회주유 4시간
절연등급 B종

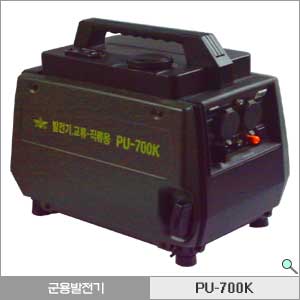

● 발전기 PU-700K

▒ 일반적인 특성
초경량 휴대용 발전기로써 조작이 편리하고 고효율
저소음발전기이다.
4행정 공냉식 가솔린 엔진과 로프 인장식 시동방식
및 브러쉬가 없는 회전 계자 방식으로 수명이 길고
정비가 용이하다.
모 델 PU-700K
정격출력 700W
정격전압 220V ± 10%
주파수 60Hz ± 5%
운용온도 -32℃ ∼ +50℃
소음 65dB(7M)
형식 4행정공냉식가솔린
냉각방식 반편자기 강제공냉
상수 단상
연료탱크용량 3.2ℓ
직류 28V ±10%(밧데리충전용)
운용시간 1회주유 4시간
절연등급 B종

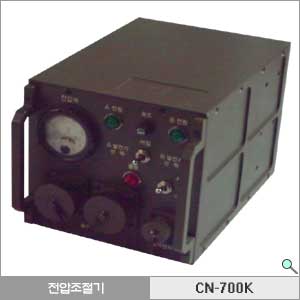

● 전압조절기 CN-700K

▒ 일반적인 특성
구조가 간단하고 조작이 간편하며 정비가가 용이한
소형 경량전압조절기 교류변환방식으로 발전기출력
전압이 제어트랜스 44V 라인을 통하여 제어부 회로
카드조립체 SMPS로 공급되어 제어부 회로카드 조립
체의 회로전원과 전원증촉부 회로카드조립체의 FET
GATE 구동전원으로 공급되어 전원 증폭부 회로카드
조립체의 FET스위칭을 시작하여 제어트랜스의 220V
라인의 전압및위상을 제어하여 44V라인을 제어하고
44V라인을 통과한발전기 PU-700K전압은 제어부회로
카드조립체에서 설정된전압과 비교되어 출력전압을
안정화시키며 과전압전류를 안정시키는 안전장치가
내장된 전압조절기CN-700K이다
모 델 CN-700K
입력정압 단상 AC 187V ∼ AC 253V
입력주파수 57Hz ∼ 63Hz
출력전압 220V ± 5%(210V∼230V가변)
출력주파수 57Hz ∼ 63Hz
출력전력 700W
운용온도 -32℃ ∼ +50℃
